●シチズン／ガイドブッシュ

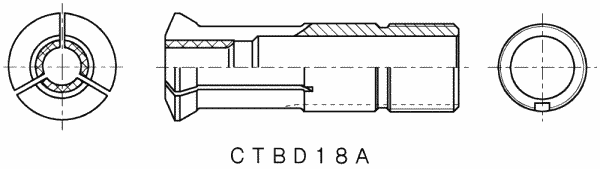

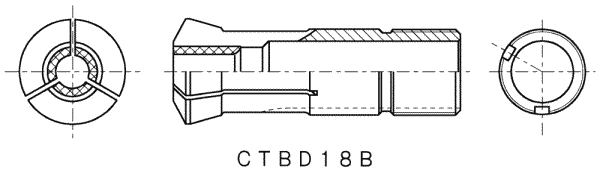

シチズン／ガイドブッシュシチズン／ガイドブッシュ参照図

シチズン／ガイドブッシュ寸法表(mm)
形式 φA L
CTBD16 (〃-HE) (〃-SP) (〃-S) 20 49
CTBD18A (〃-HE) (〃-SP) (〃-S) 22 60
CTBD18B (〃-HE) (〃-SP) (〃-S) 22 60
STBD22 (〃-HE) (〃-SP) (〃-S) 29 68
CTBD30 (〃-HE) (〃-SP) (〃-S) 35 59.2
CTBD34 (〃-HE) (〃-S) 41 88
CTBD42 (〃-HE) 48 82



シチズン／ガイドブッシュ

胴径

口径部
材質

口径部
形状

口径サイズ
(mm)

形式

主要な機種

BD16

超硬

標準(φ) 1.0 - 8.0 CTBD16

C-7
D-10
F-10
G-10
L-10

8.1 - 10.0
六角 3.0 - 8.0 CTBD16-HE
傾斜割(φ) 3.2 - 10.0 CTBD16-SP
サーメット 標準(φ) 1.2 - 8.0 CTBD16-S
8.1 - 10.0

BD18

超硬 標準(φ) 1.0 - 12.0 CTBD18A
CTBD18B

F-12
(CTBD18A××)
キー溝１ヵ所タイプ
(参考図)

B-12
(CTBD18B××)
キー溝２ヵ所タイプ
(参考図)
12.1 - 13.0
六角 3.0 - 10.0 CTBD18A-HE
CTBD18B-HE
傾斜割(φ) 3.2 - 13.0 CTBD18A-SP
CTBD18B-SP

サーメット

標準(φ) 1.5 - 12.0 CTBD18A-S
CTBD18B-S

BD22

超硬

標準(φ) 1.0 - 14.0 STBD22

A-16

C-16
K-16
M-16
(参考図)

14.1 - 16.0
六角 3.0 - 13.0 STBD22-HE
傾斜割(φ) 3.2 - 16.0 STBD22-SP

サーメット

標準(φ) 1.2 - 14.0 STBD22-S
14.1 - 16.0
BD30 超硬 標準(φ) 2.0 - 14.0 CTBD30 D-16
E-16
F-16
G-16
L-16
E-20
F-20
L-20
M-20
14.1 - 16.0
16.1 - 20.0
20.1 - 22.0
六角 3.0 - 17.0 CTBD30-HE
傾斜割(φ) 3.2 - 20.0 CTBD30-SP
サーメット 標準(φ) 2.0 - 14.0 CTBD30-S
14.1 - 16.0
BD34 超硬 標準(φ) 5.0 - 20.0 CTBD34 E-25
F-25
L-25
20.1 - 25.0
25.1 - 26.0
六角 5.0 - 22.0 CTBD34-HE
サーメット 標準(φ) 5.0 - 16.0 CTBD34-S

BD42

超硬

標準(φ)

5.0 - 20.0

CTBD42 E-32
G-32
L-32
20.1 - 30.0
30.1 - 31.0
31.1 - 32.0
六角 5.0 - 27.0 CTBD42-HE
◆シチズン／ガイドブッシュの口径サイズは 0.1 とび(例：1.0・1.1・1.2・1.3・・・)となります。
◆BD=ガイドブッシュ胴径

　

　

●シチズン／コレットチャック

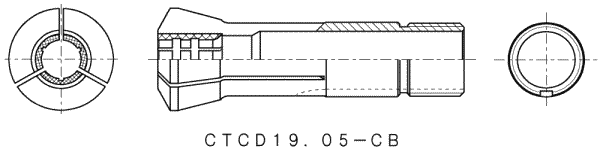

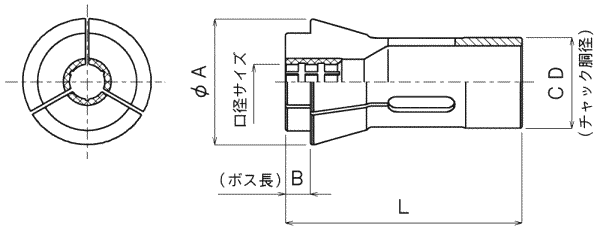

シチズン／コレットチャックシチズン／コレットチャック参照図

シチズン／コレットチャック寸法表(mm)
形式 φA B L
CTCD8-CC 11.8 3 36
CTCD8-CCBL 11.8 7 40
CTCD15-CB (〃-CBHE) (〃-CBHG) 20 2 45
CTCD15-CBBL 20 6 49
CTCD16-CB (〃-CBHE) (〃-CBHG) (〃-CBSP) 21 4 62
CTCD16-CBBL 21 14 72
CTCD19.05-CB (〃-CBHE) (〃-CBHG) 26 3 76.5
STCD20-CB (〃-CBHE) (〃-CBHG) (〃-CBSP) 28 7 67
STCD20-CBBL 28 12 72
STCD26-CBBL (15) 28 15 75
CTCD26-CC (〃-CCHE) (〃-CB) (〃-CBHE) (〃-CBHG) (〃-CBSP) 36 7 67
CTCD26-CBBL 36 12 72
CTCD30-CC (〃-CB) (〃-CBHE) (〃-CBHG) 42 10 75
CTCD30-CBBL 42 15 83
CTCD33-CC 41 3 100
CTCD37-CC (〃-CB) (〃-CBHE) (〃-CBHG) 47 10 92
CTCD37-CBBL 47 20 102
CTCD48-CC 60 8 94



シチズン／コレットチャック

胴径

口径部
材質

口径部
形状

口径サイズ
(mm)

形式

主要な機種

CD8

鋼

標準(φ) 0.6 - 1.5 CTCD8-CC L-04
L-10
1.6 - 6.0
ボス長(φ) 0.6 - 6.0
CTCD8-CCBL

CD15

超硬 標準(φ) 1.0 - 8.0 CTCD15-CB

C-7
D-10
F-10
G-10
L-10

8.1 - 10.0
ボス長(φ) 1.0 - 10.0 CTCD15-CBBL
六角 3.0 - 8.0 CTCD15-CBHE
ハイグリップ(φ) 3.0 - 10.0 CTCD15-CBHG
CD16 超硬 標準(φ) 1.0 - 12.0 CTCD16-CB

B-12
F-12

12.1 - 13.0
ボス長(φ) 1.0 - 13.0 CTCD16-CBBL
六角 3.0 - 10.0 CTCD16-CBHE
ハイグリップ(φ) 3.0 - 13.0 CTCD16-CBHG
傾斜割(φ) 3.2 - 11.5 CTCD16-CBSP
CD19.05 超硬 標準(φ) 1.0 - 12.0 CTCD19.05-CB BL-12
(参照図)
12.1 - 13.0
六角 3.0 - 11.0 CTCD19.05-CBHE
ハイグリップ(φ) 3.0 - 13.0 CTCD19.05-CBHG

CD20

超硬 標準(φ) 2.0 - 12.0 STCD20-CB

A-16
C-16
K-16
M-16
12.1 - 14.0
14.1 - 16.0
ボス長(φ) 1.5 - 16.0 STCD20-CBBL
六角 3.0 - 13.0 STCD20-CBHE
ハイグリップ(φ) 3.0 - 16.0 STCD20-CBHG
傾斜割(φ) 3.2 - 16.0 STCD20-CBSP

CD26

鋼

標準(φ) 2.0 - 20.0 CTCD26-CC D-16
E-16
F-16
G-16
L-16
E-20
F-20
L-20
M-20
20.1 - 22.0

超硬

標準(φ) 2.0 - 14.0 CTCD26-CB
14.1 - 16.0
16.1 - 20.0
ボス長(φ) 2.0 - 20.0 CTCD26-CBBL
六角 3.0 - 17.0 CTCD26-CBHE
ハイグリップ(φ) 3.0 - 20.0 CTCD26-CBHG
傾斜割(φ) 3.2 - 20.0 CTCD26-CBSP
CD30 超硬 標準(φ) 5.0 - 20.0 CTCD30-CB E-25
F-25
L-25
20.1 - 25.0
25.1 - 26.0
ボス長(φ) 5.0 - 26.0 CTCD30-CBBL
六角 5.0 - 22.0 CTCD30-CBHE
ハイグリップ(φ) 5.0 - 26.0 CTCD30-CBHG
CD33 鋼 標準(φ) ▲2.0 - 25.0 CTCD33-CC BL-20
BL-25
半端サイズ(φ) 2.1 - 24.9

CD37

鋼

標準(φ)

▲5.0 - 32.0

CTCD37-CC C-32
E-32
G-32
L-32
M-32
半端サイズ(φ) 5.1 - 31.9
超硬 標準(φ) 5.0 - 20.0 CTCD37-CB
20.1 - 30.0
30.1 - 31.0
31.1 - 32.0
ボス長(φ) 5.0 - 32.0 CTCD37-CBBL
六角 5.0 - 27.0 CTCD37-CBHE
ハイグリップ(φ) 5.0 - 32.0 CTCD37-CBHG
CD48 鋼 標準(φ) ▲8.0 - 40.0 CTCD48-CC EL-42
半端サイズ(φ) 8.1 - 39.9
◆シチズン／コレットチャックの口径サイズは 0.1 とび(例：1.0・1.1・1.2・1.3・・・)となります。但し、『▲』印の口径サイズは 0.5 とび(例：1.0・1.5・2.0・2.5・3.0・・・)となります。
◆CD=コレットチャック胴径





●シチズン／鋼製ドリルチャック

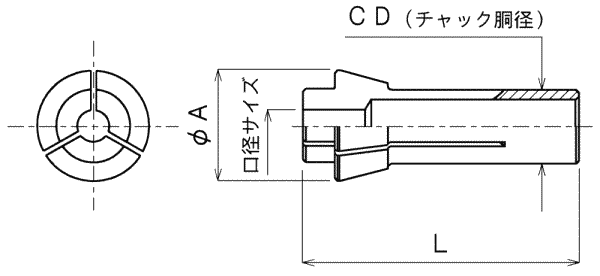

シチズン／鋼製ドリルチャックシチズン／鋼製ドリルチャック参照図

シチズン／鋼製ドリルチャック

胴径
(mm)

φA
(mm)

L
(mm)		 口径部
形状

口径サイズ
(mm)

形式

主要な機種

CD7

10.5

26 標準(φ) 0.5 - 1.5 CTCD7-DC

F-12 F-16
FC099
1.6 - 5.0

CD8

11.8

36 標準(φ) 0.5 - 1.5 CTCD8-DC

L-10 L-16
FCD08
1.6 - 6.0
CD10 16 46 標準(φ) 0.5 - 0.9 TGCD10-CC F-20 F-25
FCD090
(参考図)
1.0 - 7.0
7.1 - 8.0
◆シチズン／鋼製ドリルチャックの口径サイズは 0.1 とび (例：1.0・1.1・1.2・1.3・・・)となります。
◆CD=ドリルチャック胴径





●シチズン／超硬付チャックスリーブNEW!

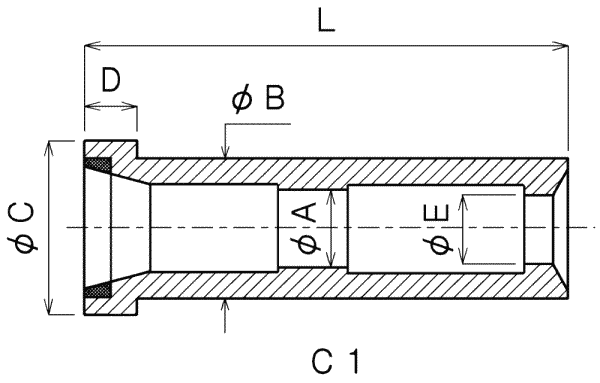

シチズン／超硬付チャックスリーブシチズン／超硬付チャックスリーブ参照図C1

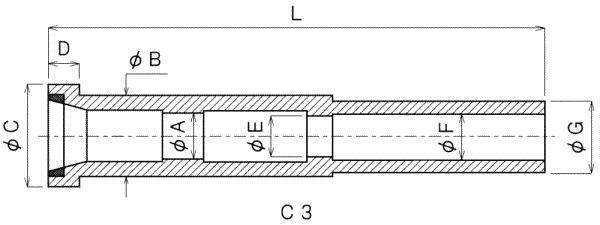

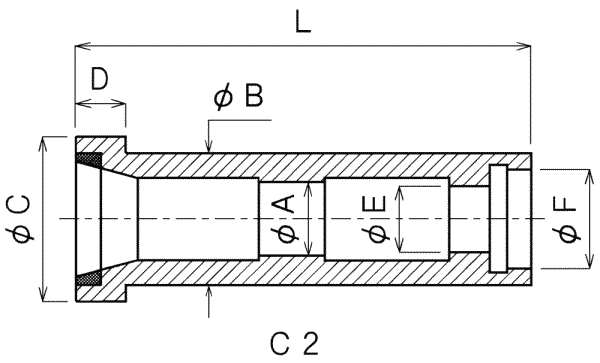

シチズン／超硬付チャックスリーブ参照図C2シチズン／超硬付チャックスリーブ参照図C3

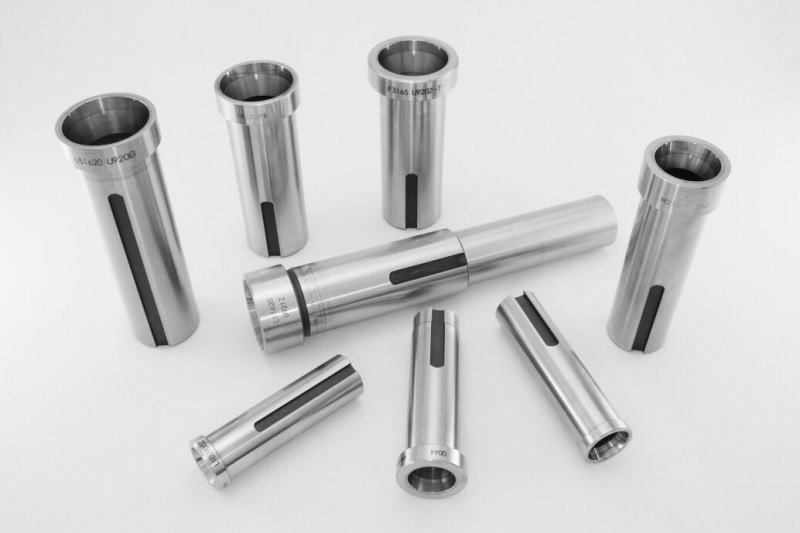

◇超硬付チャックスリーブは、超硬の効果によりチャック開放時の離れが良く、チャックのスプリング力を助けます。また、長期にわたり高精度を保ちます。ぜひ一度お試しください。



シチズン／超硬付チャックスリーブ
主要な機種

参照図

φA
(mm)

φB
(mm)		 L
(mm)		 φC
(mm)		 D
(mm)		 φE
(mm)		 φF
(mm)		 φG
(mm)		 φH
(mm)

形式

L10 U900Z C1 15 22 79 25 6 11.2 - - - CTSN15-22
B12 U910Z C1 16 23 89 24.5 5 13.5 - - - CTSN16-23
F312S U910Z-T C1 16 24 90 30 8 13 - - - CTSN16-24
A16 U9120Z C1 20 28 110 32.9 16 17 - - - CTSN20-28
M216 U9120Z C1 20 30 110 36 16 17 - - - CTSN20-30
L51620 U920Z C1 26 35 103 41 12 21 - - - CTSN26-35A
F316S U920Z-T C1 26 35 103 46 12 21 - - - CTSN26-35B
L-16 U920Z-T C1 26 35 104 46 16 21 - - - CTSN26-35C
L-16 U920Z C1 26 35 104 46 17 21 - - - CTSN26-35D
L51620 U920B C2 26 35 126 41 12 24 29 - - CTSN26-35E
M1620 U920B C2 26 35 126 44 12 24 29 - - CTSN26-35F
L51620 U921Z C3 26 35 199.7 41.3 19 22.7 23.8 91.8 29.3 CTSN26-35G
A20 U920Z C4 26 42 129 43.9 15 24 31 15 40 CTSN26-42
◆『※』印の製品は受注生産となります
◆ご使用のコレットチャック胴径及びチャックスリーブの各寸法をお確かめの上ご用命ください。
◆掲載以外の機種でも、チャックスリーブをお送り頂ければ弊社にて超硬付製作が可能かどうか判断し、お見積もり致します。


●注意　本製品一覧表に掲載されている内容は、改良などの事情により製品の仕様・寸法・価格を予告な変更することがあります、予めご了承ください。
