●ダイワ/コレットチャック

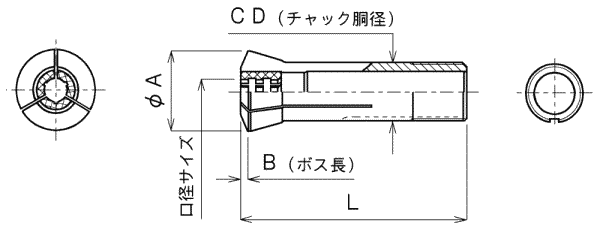

ダイワ/コレットチャックダイワ/コレットチャック参照図

ダイワ/コレットチャック寸法表(mm)
形式 φA B L
DWCD14-CC (〃-CCHE) (〃-CCSQ) 20.5 - (62.2)
DWCD14-CCBL 20.5 5.5 66.3
DWCD14-CB (〃-CBHE) (〃-CBHG) 20.5 2 62
DWCD15-CC (〃-CCHE) (〃-CCSQ) 20.5 - (59.6)
DWCD15-CCBL (〃-CBBL) 20.5 5.5 64
DWCD15-CB (〃-CBHE) (〃-CBHG) 20.5 2 59.7
DWCD17-CC (〃-CCHE) (〃-CCSQ) 24 - (67.4)
DWCD17-CB (〃-CBHE) (〃-CBHG) 24 2 67.2
DWCD25-CC (〃-CCHE) (〃-CCSQ) 34 - (104)
DWCD32-CC (〃-CCHE) (〃-CCSQ) 46 2.5 111




ダイワ/コレットチャック

胴径
(mm)

口径部
材質

口径部
形状

口径サイズ
(mm)

形式

主要な機種

CD14

標準(φ) 1.0 - 11.0 DWCD14-CC D-801
DL-8H
ボス長(φ) 1.5 - 8.0 DWCD14-CCBL
六角 3.0 - 9.0 DWCD14-CCHE
四角 3.0 - 7.5 DWCD14-CCSQ

超硬

標準(φ) 1.0 - 10.0 DWCD14-CB
10.1 - 10.5
六角 3.0 - 8.0 DWCD14-CBHE
ハイグリップ(φ) 1.0 - 10.0 DWCD14-CBHG
10.1 - 10.5

CD15

標準(φ) 1.0 - 12.0 DWCD15-CC D-101
DL-10
12.1 - 12.4
ボス長(φ) 1.0 - 8.0 DWCD15-CCBL
8.1 - 10.0
六角 3.0 - 10.0 DWCD15-CCHE
四角 3.0 - 8.0 DWCD15-CCSQ
超硬 標準(φ) 1.0 - 11.0 DWCD15-CB
ボス長(φ) 1.0 - 8.0 DWCD15-CBBL
六角 3.0 - 8.0 DWCD15-CBHE
ハイグリップ(φ) 1.0 - 11.0 DWCD15-CBHG

CD17

標準(φ) 2.0 - 13.0 DWCD17-CC D-801B
六角 3.0 - 11.0 DWCD17-CCHE
四角 3.0 - 9.0 DWCD17-CCSQ
超硬 標準(φ) 2.0 - 12.0 DWCD17-CB
12.1 - 13.0
六角 3.0 - 11.0 DWCD17-CBHE
ハイグリップ(φ) 2.0 - 12.0 DWCD17-CBHG
12.1 - 13.0

CD25

標準(φ) 4.0 - 18.0 DWCD25-CC DL-15H
18.1 - 18.5
六角 4.0 - 16.0 DWCD25-CCHE
四角 5.0 - 13.0 DWCD25-CCSQ

CD32

標準(φ) 6.0 - 25.0 DWCD32-CC DL-20H
25.1 - 26.0
六角 6.0 - 21.0 DWCD32-CCHE
四角 9.0 - 16.0 DWCD32-CCSQ
◆ダイワ/コレットチャックの口径サイズは 0.1 とび (例:1.0・1.1・1.2・1.3・・・)となります。
◆CD=コレットチャック同径

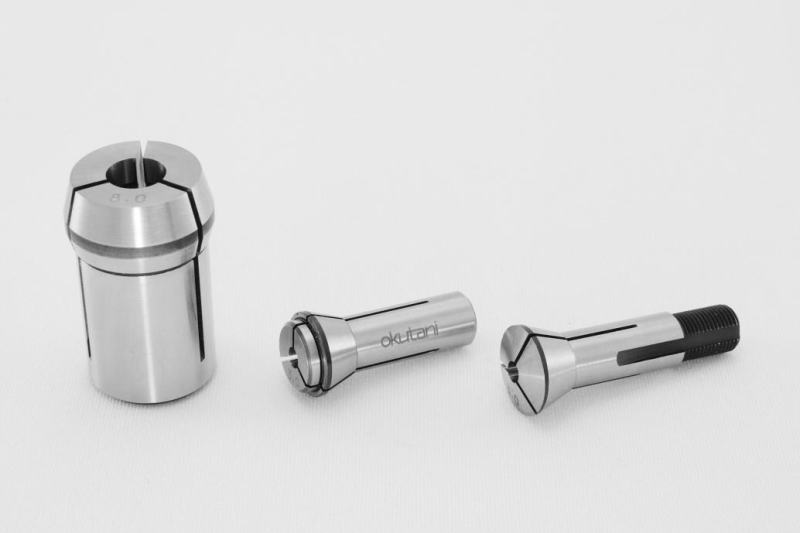

ダイワ/鋼製ドリルチャック

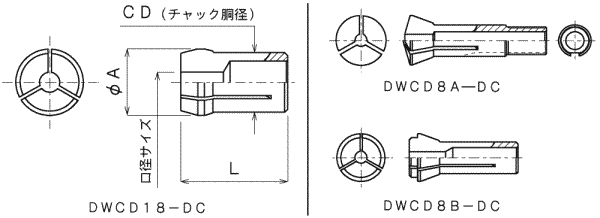

ダイワ/鋼製ドリルチャックダイワ/鋼製ドリルチャック参照図

ダイワ/鋼製ドリルチャック

胴径
(mm)

φA
(mm)

L
(mm)
口径部
形状

口径サイズ
(mm)

形式

主要な機種

CD8

12.5

(35.1) 標準(φ) 0.5 - 1.5 DWCD8A-DC

D-101
(ねじ有タイプ)

1.6 - 6.5
12 27 標準(φ) 0.5 - 1.5
1.6 - 6.5 DWCD8B-DC D-801
(なし無タイプ)
CD18 20 32 標準(φ) 10. - 13.0 DWCD18-DC 15H 20H
●注意 ()内の寸法は口径サイズにより変わります。おおよその寸法を表記しています。
◆ダイワ/鋼製ドリルチャックの口径サイズは 0.1 とび (例:1.0・1.1・1.2・1.3・・・)となります。
◆CD=ドリルチャック胴径


●注意 本製品一覧表に掲載されている内容は、改良などの事情により製品の仕様・寸法・価格を予告な変更することがあります、予めご了承ください。
