●フジ／コレットチャック

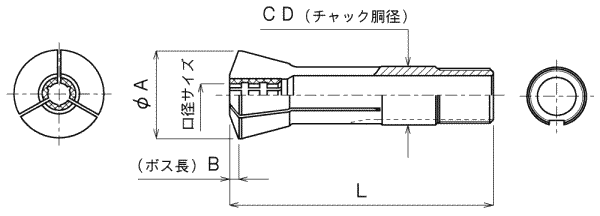

フジ／コレットチャック寸法表(mm)
| 形式 |
φA |
B |
L |
| FJCD16-CC (〃-CCHE) (〃-CCSQ) |
24 |
- |
(71) |
| FJCD16-CB (〃-CBHE) (〃-CBHG) |
24 |
2.3 |
71 |
| FJCD28-CC (〃-CCHE) (〃-CCSQ) |
36 |
- |
(100.9) |
●注意 Lの()寸法は口径サイズにより変わります。おおよその寸法を表記しています。
フジ／コレットチャック
|
胴径
(mm)
|
口径部
材質
|
口径部
形状 |
口径サイズ
(mm)
|
形式
|
主要な機種
|
| CD16 |
鋼
|
標準(φ) |
1.0 - 12.0 |
FJCD16-CC |
FS-10
FS-0825B |
| 六角 |
3.0 - 10.0 |
FJCD16-CCHE |
| 四角 |
3.0 - 8.0 |
FJCD16-CCSQ |
|
超硬
|
標準(φ) |
1.0 - 10.0 |
FJCD16-CB |
| 六角 |
3.0 - 8.0 |
FJCD16-CBHE |
| ハイグリップ(φ) |
3.0 - 10.0 |
FJCD16-CBHG |
|
CD28
|
鋼
|
標準(φ) |
3.0 - 20.0 |
FJCD28-CC |
FS-16
FS-18 |
| 六角 |
3.0 - 16.0 |
FJCD28-CCHE |
| 四角 |
5.0 - 14.0 |
FJCD28-CCSQ |
◆フジ／コレットチャックの口径サイズは 0.1 とび (例：1.0・1.1・1.2・1.3・・・)となります。
◆CD=コレットチャック同径 |

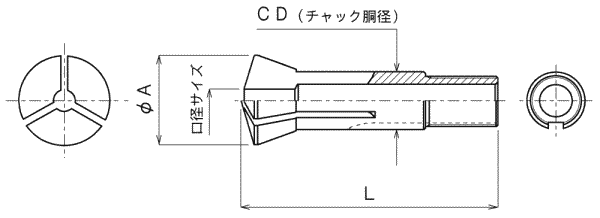

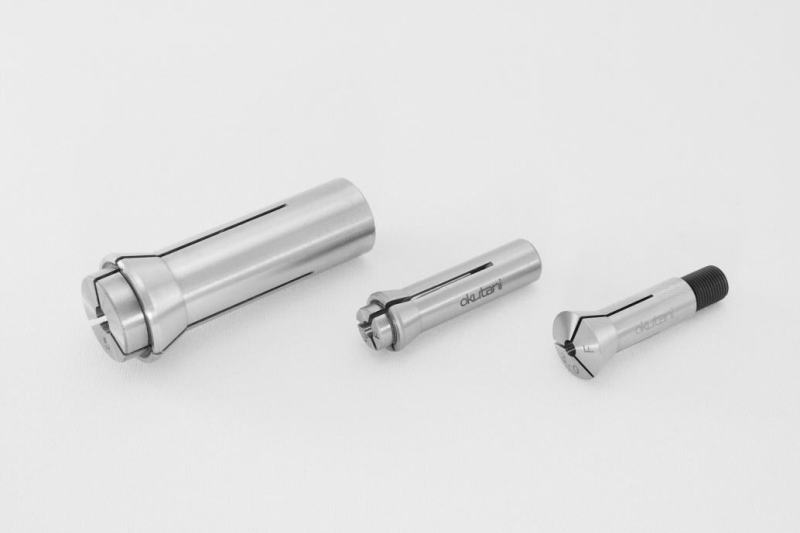

●フジ／鋼製ドリルチャック

フジ／鋼製ドリルチャック
|
胴径
(mm)
|
φA
(mm)
|
L
(mm) |
口径部
形状 |
口径サイズ
(mm)
|
形式
|
主要な機種
|
| CD8 |
12.5
|
(35.1) |
標準(φ) |
0.5 - 1.5 |
FJCD8-DC |
FS-10
|
| 1.6 - 6.5 |
| CD8.5 |
11 |
35.2 |
標準(φ) |
1.0 - 6.0 |
FJCD8.5-DC |
FS-10 |
| CD15 |
20 |
52 |
標準(φ) |
1.0 - 11.0 |
FJCD15-DC |
FS-16 |
●注意 Lの()寸法は口径サイズにより変わります。おおよその寸法を表記しています。
◆フジ／鋼製ドリルチャックの口径サイズは 0.1 とび (例：1.0・1.1・1.2・1.3・・・)となります。
◆CD=ドリルチャック胴径 |
|
