●スター／ガイドブッシュ

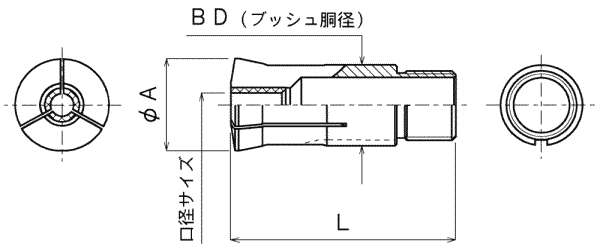

スター／ガイドブッシュ寸法表(mm)
| 形式 |
φA |
L |
| TGBD11 (〃-S) |
14.5 |
54 |
| STBD14 (〃-S) |
14 |
34 |
| STBD16 (〃-S) |
16 |
37.5 |
| STBD21 (〃-HE) (〃-SP) (〃-S) |
24 |
57.5 |
| STBD22 (〃-HE) (〃-SP) (〃-S) |
29 |
68 |
| CTBD30 (〃-HE) (〃-SP) (〃-S) |
35 |
59.2 |
| CTBD42 (〃-HE) |
48 |
82 |
スター／ガイドブッシュ
|
胴径
(mm)
|
口径部
材質
|
口径部
形状
|
口径サイズ
(mm)
|
形式
|
主要な機種
|
|
BD11
|
超硬
|
標準(φ)
|
1.0 - 4.0
|
TGBD11
|
SJ-8R (引) |
| 4.1 - 7.0 |
|
サーメット
|
標準(φ) |
1.2 - 4.0
|
TGBD11-S
|
| 4.1 - 6.0 |
|
BD14
|
超硬
|
標準(φ)
|
1.0 - 4.0
|
STBD14
|
SJ-8R (押)

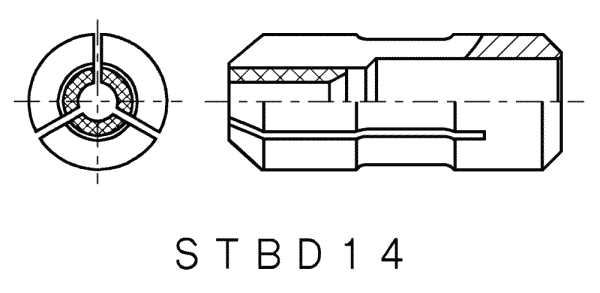

(参考図)
|
| 4.1 - 8.0 |
|
サーメット
|
標準(φ) |
1.2 - 4.0
|
STBD14-S
|
| 4.1 - 8.0 |
|
BD16
|
超硬
|
標準(φ)
|
1.0 - 8.0
|
STBD16
|
SJ-8R 太口
JNC-10
RNC-10
SNC-10

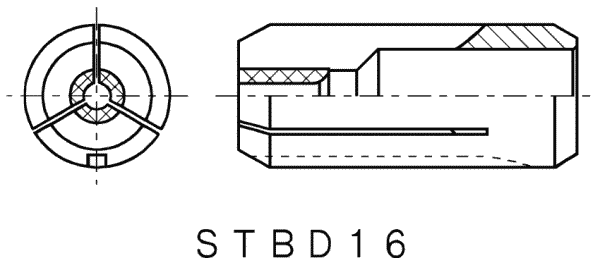

(参考図) |
| 8.1 - 10.0 |
|
サーメット
|
標準(φ) |
1.2 - 8.0
|
STBD16-S
|
| 8.1 - 10.0 |
|
BD21
|
超硬
|
標準(φ)
|
2.0 - 12.0
|
STBD21
|
SA-12
SH-12
VNC-12
S-13
SNC-15 |
| 12.1 - 14.0 |
| 14.1 - 15.0 |
| 六角 |
3.0 - 12.0 |
STBD21-HE |
| 傾斜割(φ) |
3.2 - 13.0 |
STBD21-SP |
|
サーメット
|
標準(φ) |
2.0 - 12.0
|
STBD21-S
|
| 12.1 - 13.0 |
|
BD22
|
超硬
|
標準(φ)
|
1.0 - 14.0
|
STBD22
|
KJR-16
SH-16
SR-16
SST-16

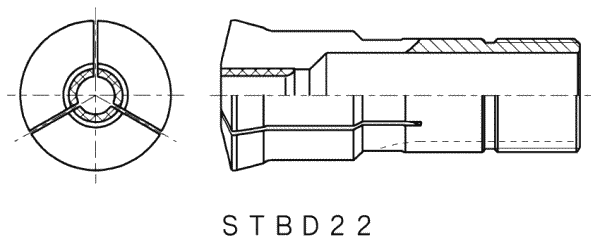

(参考図) |
| 14.1 - 16.0 |
| 六角 |
3.0 - 13.0 |
STBD22-HE |
| 傾斜割(φ) |
3.0 - 16.0 |
STBD22-SP |
|
サーメット
|
標準(φ) |
1.2 - 14.0
|
STBD22-S
|
| 14.1 - 16.0 |
|
BD30
|
超硬
|
標準(φ)
|
2.0 - 14.0
|
CTBD30
|
SNC-15 太口
JNC-16
KJR-16 太口
RNC-16
SNC-18
KNC-20
SR-20
VNC-20 |
| 14.1 - 16.0 |
| 16.1 - 20.0 |
| 20.1 - 22.0 |
| 六角 |
3.0 - 17.0 |
CTBD30-HE |
| 傾斜割(φ) |
3.0 - 20.0 |
CTBD30-SP |
|
サーメット
|
標準(φ) |
2.0 - 14.0
|
CTBD30-S
|
| 14.1 - 16.0 |
| 16.1 - 20.0 |
|
BD42
|
超硬
|
標準(φ)
|
5.0 - 20.0
|
CTBD42
|
SR-32J
SR-32
VNC-32
|
| 20.1 - 30.0 |
| 30.1 - 31.0 |
| 31.1 - 32.0 |
| 六角 |
5.0 - 27.0 |
CTBD42-HE |
◆スター／ガイドブッシュの口径サイズは 0.1 とび (例：1.0・1.1・1.2・1.3・・・)となります。
◆BD=ガイドブッシュ同径 |
●スター／コレットチャック

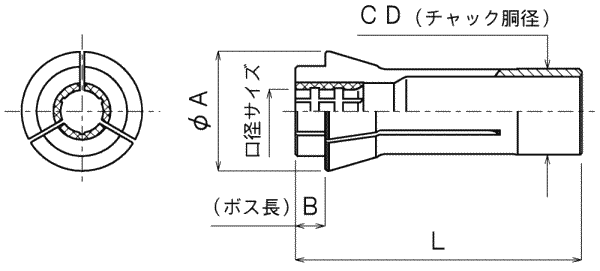

スター／コレットチャック寸法表(mm)
| 形式 |
φA |
B |
L |
| STCD12-CC (〃-CB) |
19.6 |
3 |
49 |
| STCD15-CB |
21 |
6 |
64 |
| STCD18-CB (〃-CBHE) (〃-CBHG) |
25 |
6 |
67 |
| STCD20-CB (〃-CBHE) (〃-CBHG) (〃-CBSP) |
28 |
7 |
67 |
| STCD20-CBBL |
28 |
12 |
72 |
| STCD20-CBBL (15) |
28 |
15 |
75 |
| STCD24-CB (〃-CBHE) (〃-CBHG) |
32 |
5 |
65 |
| CTCD26-CC (〃-CB) (〃-CBHE) (〃-CBHG) (〃-CBSP) |
36 |
7 |
67 |
| CTCD26-CBBL |
36 |
12 |
72 |
| CTCD37-CC (〃-CB) (〃-CBHE) (〃-CBHG) |
47 |
10 |
92 |
| CTCD37-CBBL |
47 |
20 |
102 |
| CTCD37-CBBL (15) |
47 |
15 |
97 |
スター／コレットチャック
|
胴径
(mm)
|
口径部
材質
|
口径部
形状 |
口径サイズ
(mm)
|
形式
|
主要な機種
|
| CD12 |
鋼
|
標準(φ) |
1.0 - 8.0 |
STCD12-CC |
SJ-8R
SJ-15D,C
|
|
超硬
|
標準(φ) |
1.0 - 4.0 |
STCD12-CB |
SJ-8R |
| 4.1 - 8.0 |
|
CD15
|
超硬
|
標準(φ) |
1.0 - 8.0 |
STCD15-CB |
SJ-8R 太口
JNC-10
RNC-10
SNC-10
|
| 8.1 - 10.0 |
|
CD18
|
超硬
|
標準(φ) |
1.5 - 12.0 |
STCD18-CB |
VNC-12
S-13
SNC-15
|
| 12.1 - 13.0 |
| ハイグリップ(φ) |
3.0 - 13.0 |
STCD18-CBHG |
| 六角 |
3.0 - 10.0 |
STCD18-CBHE |
|
CD20
|
超硬
|
標準(φ) |
1.5 - 12.0 |
STCD20-CB |
S-13 太口
SJ-15
KJR-16
SR-16
SST-16
|
| 12.1 - 14.0 |
| 14.1 - 16.0 |
| ボス長(φ) |
1.5 - 16.0 |
STCD20-CBBL |
| 六角 |
3.0 - 13.0 |
STCD20-CBHE |
| ハイグリップ(φ) |
3.0 - 16.0 |
STCD20-CBHG |
| 傾斜割(φ) |
3.2 - 16.0 |
STCD20-CBSP |
|
CD24
|
超硬
|
標準(φ) |
2.0 - 14.0 |
STCD24-CB |
SNC-18
SNC-15 太口
JNC-16
KJR-16 太口
RNC-16
SST-16
|
| 14.1 - 16.0 |
| 16.1 - 18.0 |
| 六角 |
3.0 - 15.0 |
STCD24-CBHE |
| ハイグリップ(φ) |
3.0 - 18.0 |
STCD24-CBHG |
| CD26 |
鋼
|
標準(φ) |
2.0 - 20.0 |
CTCD26-CC |
KNC-20
SR-20
VNC-20 |
| 20.1 - 22.0 |
|
超硬
|
標準(φ) |
2.0 - 14.0 |
CTCD26-CB |
| 14.1 - 16.0 |
| 16.1 - 20.0 |
| ボス長(φ) |
2.0 - 20.0 |
CTCD26-CBBL |
| 六角 |
3.0 - 17.0 |
CTCD26-CBHE |
| ハイグリップ(φ) |
3.0 - 20.0 |
CTCD26-CBHG |
| 傾斜割(φ) |
3.2 - 20.0 |
CTCD26-CBSP |
| CD37 |
鋼 |
標準(φ) |
▲5.0 - 32.0 |
CTCD37-CC |
SR-32
VNC-32 |
| 半端サイズ(φ) |
5.1 - 31.9 |
| 超硬 |
標準(φ) |
5.0 - 20.0 |
CTCD37-CB |
| 20.1 - 30.0 |
| 30.1 - 31.0 |
| 31.1 - 32.0 |
| ボス長(φ) |
5.0 - 32.0 |
CTCD37-CBBL |
| 六角 |
5.0 - 27.0 |
CTCD37-CBHE |
| ハイグリップ(φ) |
5.0 - 32.0 |
CTCD37-CBHG |
◆スター／コレットチャックの口径サイズは 0.1 とび (例：1.0・1.1・1.2・1.3・・・)となります。但し『▲』印の口径サイズは 0.5
とび(例：1.0・1.5・2.0・2.5・3.0・・・)となります。
◆CD=コレットチャック同径 |

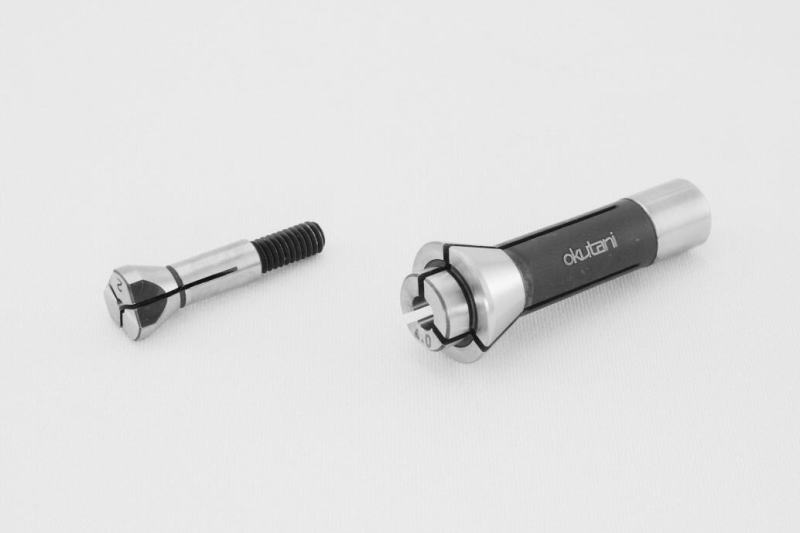

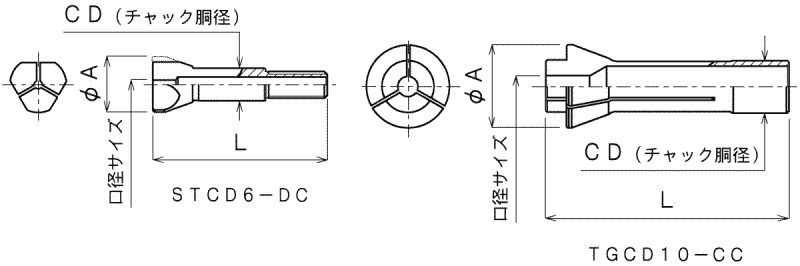

●スター／鋼製ドリルチャック

スター／鋼製ドリルチャック
|
胴径
(mm)
|
φA
(mm)
|
L
(mm) |
口径部
形状 |
口径サイズ
(mm)
|
形式
|
主要な機種
|
| CD6 |
10
|
31 |
標準(φ) |
0.5 - 1.5 |
STCD6-DC |
SJ-8R
|
| 1.6 - 2.5 |
| 2.6 - 3.5 |
|
CD10
|
16
|
46 |
標準(φ) |
0.5 - 0.9 |
TGCD10-CC |
SJ-8R 他
|
| 1.0 - 7.0 |
| 7.1 - 8.0 |
◆スター／鋼製ドリルチャックの口径サイズは 0.1 とび (例：1.0・1.1・1.2・1.3・・・)となります。
◆CD=ドリルチャック胴径 |

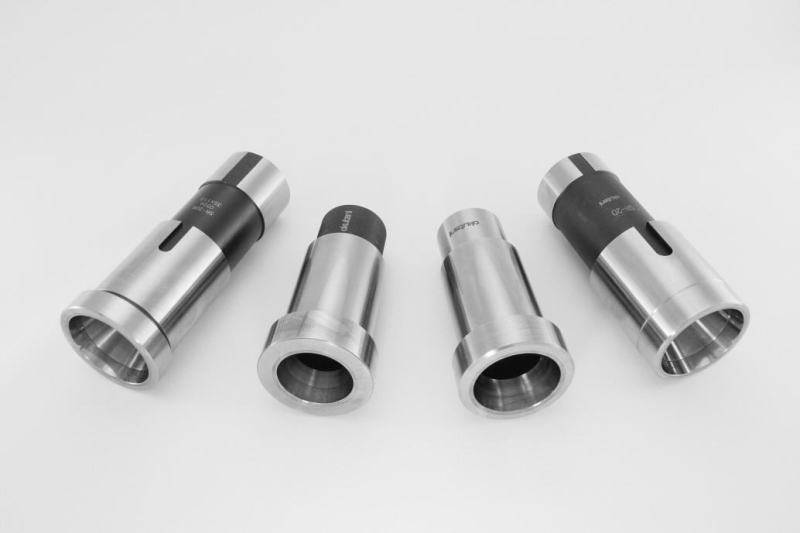

●スター／超硬付チャックスリーブ

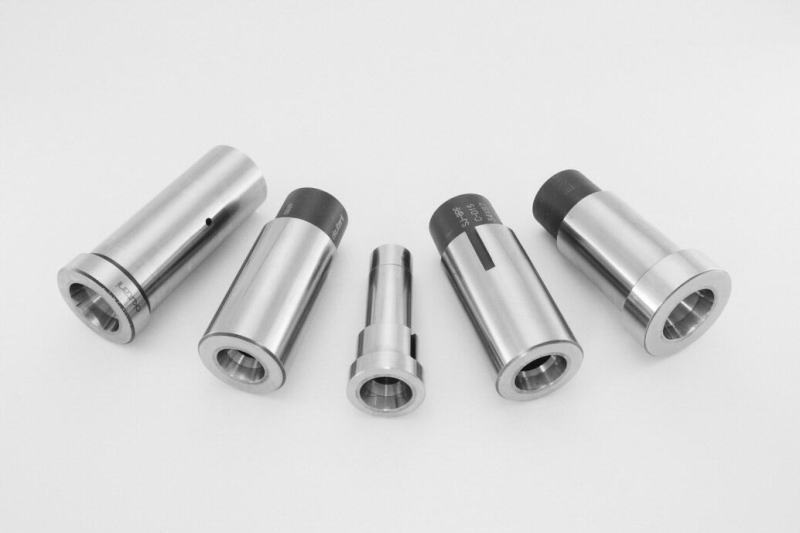

◇超硬付チャックスリーブは、超硬の効果によりチャック開放時の離れが良く、チャックのスプリング力を助けます。また、長期にわたり高精度を保ちます。ぜひ一度お試しください。

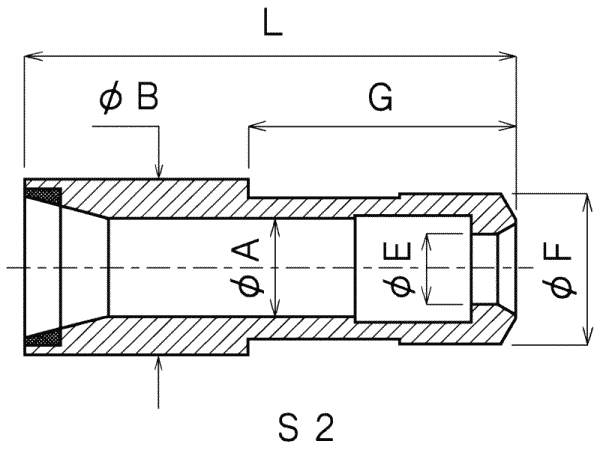

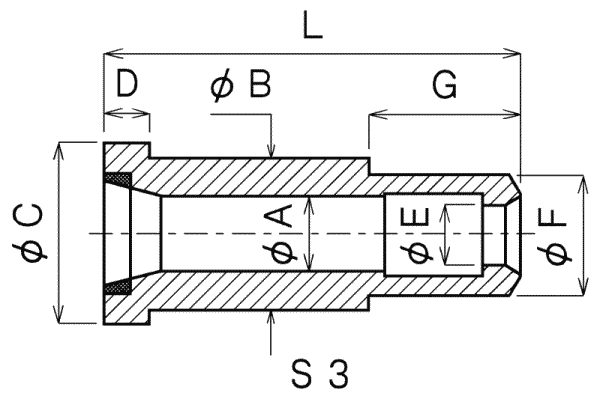

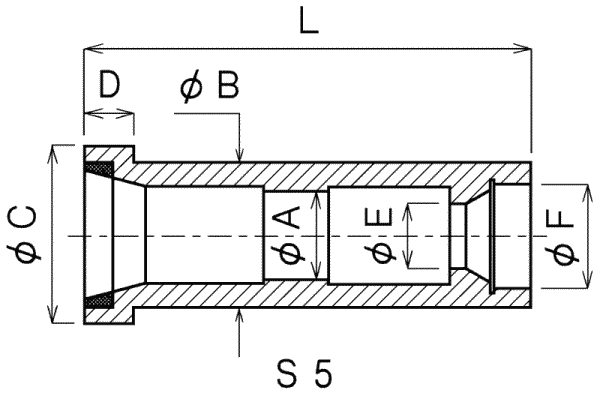

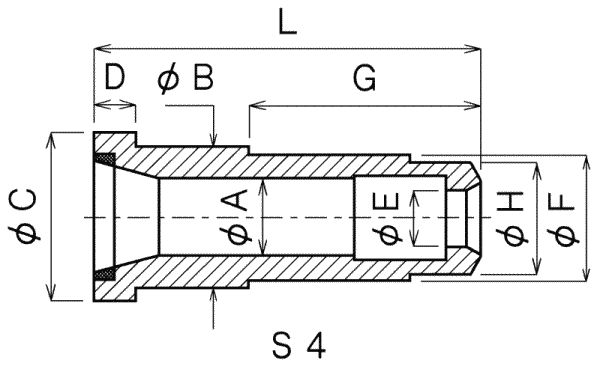

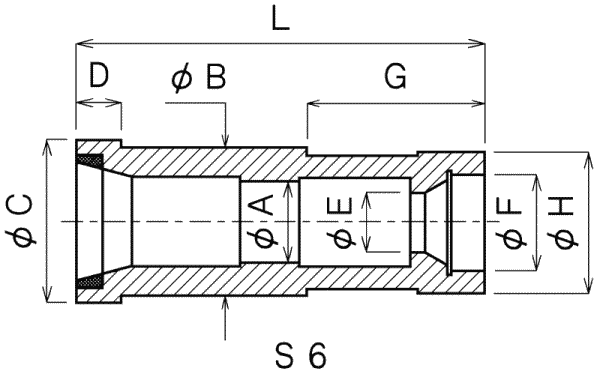

スター／超硬付チャックスリーブ
| 主要な機種 |
参照図
|
φA
(mm)
|
φB
(mm) |
L
(mm) |
φC
(mm) |
D
(mm) |
φE
(mm) |
φF
(mm) |
G
(mm)
|
φH
(mm)
|
形式
|
| ※SJ-8R (初期) |
S4 |
12
|
24 |
73 |
28 |
8 |
9 |
19 |
49 |
18.5 |
STSN12-24
|
| SJ-8R |
S1 |
12
|
34 |
87 |
- |
- |
9 |
29 |
24.5 |
- |
STSN12-34
|
| SJ-8R (太口) |

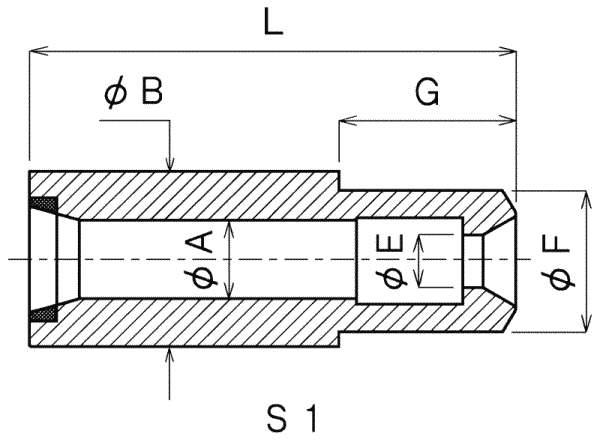

S1 |
15 |
34 |
87 |
- |
- |
11 |
29 |
24.5 |
- |
STSN15-34 |
| S-13 |
S3 |
18 |
34 |
87 |
42 |
14 |
14.5 |
29 |
24.5 |
- |
STSN18-34A |
| SA-12 |
S5 |
18 |
34 |
93 |
38.5 |
10 |
13.5 |
24 |
- |
- |
STSN18-34B |
| SR-16 |
S3 |
20 |
34 |
87 |
42 |
14 |
16.5 |
29 |
24.5 |
- |
STSN20-34 |
| RNC-16 |
S3 |
24 |
34 |
87 |
42 |
14 |
19 |
29 |
24.5 |
- |
STSN24-34 |
| SR-20R |
S6 |
26 |
38 |
110 |
43.5 |
10 |
21 |
29 |
54 |
35 |
STSN26-38 |
| SR-20 |
S2 |
26 |
42 |
104.5 |
- |
- |
21 |
35 |
56.5 |
- |
STSN26-42 |
◆『※』印の製品は受注生産となります
◆ご使用のコレットチャック胴径及びチャックスリーブの各寸法をお確かめの上ご用命ください。
◆掲載以外の機種でも、チャックスリーブをお送り頂ければ弊社にて超硬付製作が可能かどうか判断し、お見積もり致します。 |
●注意 本製品一覧表に掲載されている内容は、改良などの事情により製品の仕様・寸法・価格を予告な変更することがあります、予めご了承ください。
