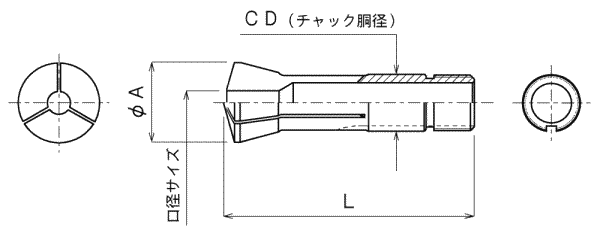

●卓上旋盤各種／鋼製コレットチャック

◇卓上旋盤用の鋼製コレットチャックです。
卓上旋盤各種／鋼製コレットチャック
|
胴径
(mm)
|
φA
(mm)
|
L
(mm) |
口径部
形状 |
口径サイズ
(mm)
|
形式
|
主要な機種
|
| CD9.53 |
14.3 |
(43) |
標準(φ) |
1.0 - 6.0 |
KL3-CC |
北村3号
精工3号
勝倉3号
輪違3号 |
| 半端サイズ(φ) |
1.1 - 5.9 |
| 六角 |
3.0 - 5.0 |
KL3-CCHE |
| CD15.08 |
21 |
(64.6) |
標準(φ) |
1.0 - 10.0 |
KL5-CC |
北村5号
精工5号
勝倉5号
富永5号 |
| 半端サイズ(φ) |
1.1 - 9.9 |
| 六角 |
3.0 - 8.0 |
KL5-CCHE |
| 四角 |
3.0 - 7.0 |
KL5-CCSQ |
| CD16.17 |
25.6 |
(84) |
標準(φ) |
1.0 - 10.0 |
AK5-CC |
曙5号 |
| 半端サイズ(φ) |
1.1 - 9.9 |
| 六角 |
3.0 - 8.0 |
AK5-CCHE |
| 四角 |
3.0 - 7.0 |
AK5-CCSQ |
| CD19.05 |
26 |
(75.6) |
標準(φ) |
1.0 - 15.0 |
KL6-CC |
北村6号
精工6号
勝倉6号
輪違6号 |
| 半端サイズ(φ) |
1.1 - 14.9 |
| 六角 |
3.0 - 12.0 |
KL6-CCHE |
| 四角 |
3.0 - 10.0 |
KL6-CCSQ |
| CD19.05 |
26 |
(75.6) |
標準(φ) |
1.0 - 15.0 |
EG6-CC |
江黒6号 |
| 半端サイズ(φ) |
1.1 - 14.9 |
| 六角 |
3.0 - 12.0 |
EG6-CCHE |
| 四角 |
3.0 - 10.0 |
EG6-CCSQ |
| CD22 |
30 |
(81.4) |
標準(φ) |
1.0 - 16.0 |
KL16-CC |
北村16型 |
| 半端サイズ(φ) |
1.1 - 15.9 |
| 六角 |
3.0 - 14.0 |
KL16-CCHE |
| 四角 |
3.0 - 11.0 |
KL16-CCSQ |
| CD22 |
27 |
(78) |
標準(φ) |
1.0 - 16.0 |
KY6-CC |
協立6号 |
| 半端サイズ(φ) |
1.1 - 15.9 |
| 六角 |
3.0 - 14.0 |
KY6-CCHE |
| 四角 |
3.0 - 11.0 |
KY6-CCSQ |
| CD23 |
32.3 |
(87.7) |
標準(φ) |
1.0 - 17.0 |
AK6-CC |
曙6号 |
| 半端サイズ(φ) |
1.1 - 16.9 |
| 六角 |
3.0 - 14.0 |
AK6-CCHE |
| 四角 |
3.0 - 12.0 |
AK6-CCSQ |
| CD23 |
32 |
(96.6) |
標準(φ) |
1.0 - 17.0 |
WC17-CC |
輪違17型 |
| 半端サイズ(φ) |
1.1 - 16.9 |
| 六角 |
3.0 - 14.0 |
WC17-CCHE |
| 四角 |
3.0 - 12.0 |
WC17-CCSQ |
| CD25 |
33 |
(102) |
標準(φ) |
1.0 - 20.0 |
KA7-CC |
勝倉7号
江黒8号 |
| 半端サイズ(φ) |
1.1 - 19.9 |
| 六角 |
3.0 - 17.0 |
KA7-CCHE |
| 四角 |
3.0 - 14.0 |
KA7-CCSQ |
| CD26 |
34 |
(90.7) |
標準(φ) |
1.0 - 20.0 |
KL20-CC |
北村20型
高尾20型 |
| 半端サイズ(φ) |
1.1 - 19.9 |
| 六角 |
3.0 - 17.0 |
KL20-CCHE |
| 四角 |
3.0 - 14.0 |
KL20-CCSQ |
| CD26 |
33.5 |
(89.5) |
標準(φ) |
3.0 - 20.0 |
TU8-CC |
司8号 |
| 半端サイズ(φ) |
3.1 - 19.9 |
| 六角 |
3.0 - 17.0 |
TU8-CCHE |
| 四角 |
3.0 - 14.0 |
TU8-CCSQ |
| CD27 |
35 |
(92.2) |
標準(φ) |
3.0 - 20.0 |
KY8-CC |
協立8号 |
| 半端サイズ(φ) |
3.1 - 19.9 |
| 六角 |
3.0 - 17.0 |
KY8-CCHE |
| 四角 |
3.0 - 14.0 |
KY8-CCSQ |
| CD32 |
42 |
(115.7) |
標準(φ) |
1.0 - 27.0 |
KL25-CC |
北村25型
江黒10号
勝倉8号
輪違25型 |
| 半端サイズ(φ) |
1.1 - 26.9 |
| 六角 |
3.0 - 21.0 |
KL25-CCHE |
| 四角 |
3.0 - 17.0 |
KL25-CCSQ |
| CD37 |
46.2 |
101 |
標準(φ) |
4.0 - 25.0 |
TKT850-CC |
高松T850 |
| 半端サイズ(φ) |
4.1 - 24.9 |
| 六角 |
4.0 - 21.0 |
TKT850-CCHE |
| 四角 |
6.0 - 17.0 |
TKT850-CCSQ |
●注意 Lの()寸法は口径サイズにより変わります。おおよその寸法を表記しています。
◆卓上旋盤各種／鋼製コレットチャックの口径サイズは 0.5 とび (例：1.0・1.5・2.0・2.5・・・)となります。但し、半端サイズ(φ)の口径サイズは
0.1 とび(例：1.1・1.2・1.3・1.4・1.6・・・)となります。
◆CD=コレットチャック胴径 |

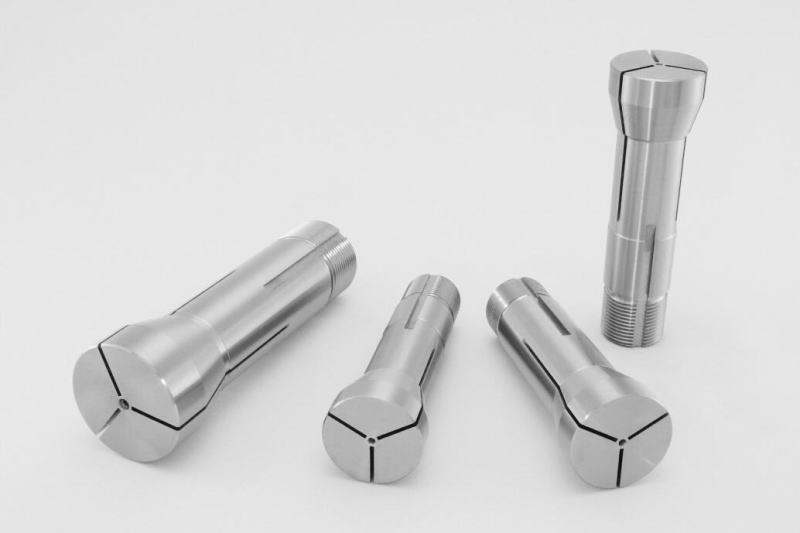

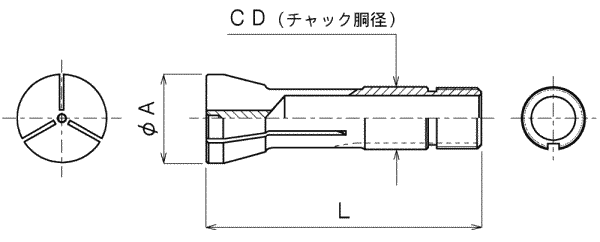

●卓上旋盤各種／割り入りブランク

◇熱処理を施していない生材ブランクチャックです。
お客様による追加工で、さまざまな形状、サイズのワークを チャッキングすることが可能です。
卓上旋盤各種／割り入りブランク
|
胴径
(mm)
|
φA
(mm)
|
L
(mm) |
形式
|
主要な機種
|
| CD15.08 |
21.2 |
65 |
KL5-CCB |
北村5号 精工5号
勝倉5号 富永5号 |
| CD16.17 |
25.6 |
86 |
AK5-CCB |
曙5号 |
| CD19.05 |
26.2 |
77.5 |
KL6-CCB |
北村6号 精工6号
勝倉6号 輪違6号 |
| CD19.05 |
26.2 |
77.5 |
EG6-CCB |
江黒6号 |
| CD22 |
30.2 |
84 |
KL16-CCB |
北村16型 |
| CD22 |
27.2 |
80 |
KY6-CCB |
協立6号 |
| CD23 |
32.3 |
92 |
AK6-CCB |
曙6号 |
| CD23 |
32.2 |
98.5 |
WC17-CCB |
輪違17型 |
| CD25 |
33.2 |
104 |
KA7-CCB |
勝倉7号 江黒8号 |
| CD26 |
34.2 |
94 |
KL20-CCB |
北村20型 高尾20型 |
| CD26 |
33.5 |
93 |
TU8-CCB |
司8号 |
| CD27 |
35.2 |
92 |
KY8-CCB |
協立8号 |
| CD32 |
42.2 |
119.5 |
KL25-CCB |
北村25型 江黒10号
勝倉8号 輪違25型 |
| CD37 |
46.2 |
101 |
TKT850-CCB |
高松T850 |

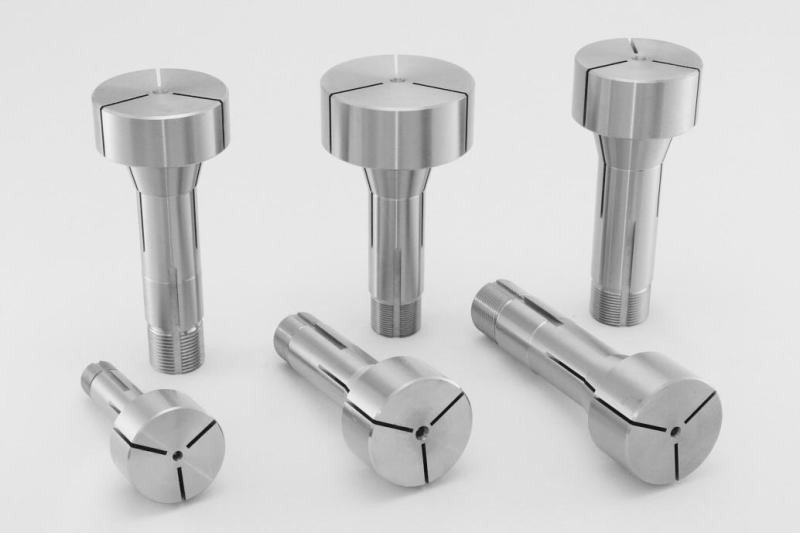

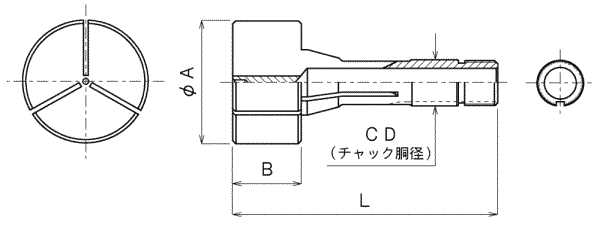

●卓上旋盤各種／ツバ付きブランク

◇熱処理を施していない生材ツバ付きブランクチャックです。チャックの頭径が選べるので、お客様による追加工により
割り入りブランクよりも大きなワークをチャッキングすることが可能です。
卓上旋盤各種／ツバ付きブランク
|
胴径
(mm)
|
φA
(mm)
|
B
(mm) |
L
(mm) |
形式
|
主要な機種
|
| CD15.08 |
30 |
22 |
85 |
KL5-CCD-30 |
北村5号
精工5号
勝倉5号
富永5号 |
| 35 |
KL5-CCD-35 |
| 40 |
KL5-CCD-40 |
| 50 |
27 |
90 |
KL5-CCD-50 |
| 60 |
KL5-CCD-60 |
| CD16.17 |
30 |
22 |
101.5 |
AK5-CCD-30 |
曙5号 |
| 35 |
AK5-CCD-35 |
| 40 |
AK5-CCD-40 |
| 50 |
27 |
106.5 |
AK5-CCD-50 |
| 60 |
AK5-CCD-60 |
| CD19.05 |
30 |
22 |
95.5 |
KL6-CCD-30 |
北村6号
精工6号
勝倉6号
輪違6号 |
| 35 |
KL6-CCD-35 |
| 40 |
KL6-CCD-40 |
| 50 |
27 |
100.5 |
KL6-CCD-50 |
| 60 |
KL6-CCD-60 |
| CD19.05 |
30 |
22 |
95.5 |
EG6-CCD-30 |
江黒6号 |
| 35 |
EG6-CCD-35 |
| 40 |
EG6-CCD-40 |
| 50 |
27 |
100.5 |
EG6-CCD-50 |
| 60 |
EG6-CCD-60 |
| 70 |
EG6-CCD-70 |
| 80 |
EG6-CCD-80 |
| 90 |
EG6-CCD-90 |
| 100 |
EG6-CCD-100 |
| CD22 |
35 |
22 |
102 |
KL16-CCD-35 |
北村16型 |
| 40 |
KL16-CCD-40 |
| 50 |
27 |
107 |
KL16-CCD-50 |
| 60 |
KL16-CCD-60 |
| 70 |
KL16-CCD-70 |
| CD22 |
40 |
22 |
96.5 |
KY6-CCD-40 |
協立6号 |
| 50 |
27 |
101.5 |
KY6-CCD-50 |
| 60 |
KY6-CCD-60 |
| CD23 |
35 |
22 |
105 |
AK6-CCD-35 |
曙6号 |
| 40 |
AK6-CCD-40 |
| 50 |
27 |
110 |
AK6-CCD-50 |
| 60 |
AK6-CCD-60 |
| CD23 |
40 |
22 |
116.5 |
WC17-CCD-40 |
輪違17型 |
| 50 |
27 |
121.5 |
WC17-CCD-50 |
| 60 |
WC17-CCD-60 |
| CD25 |
40 |
22 |
121 |
KA7-CCD-40 |
勝倉7号
江黒8号 |
| 50 |
27 |
126 |
KA7-CCD-50 |
| 60 |
KA7-CCD-60 |
| 70 |
KA7-CCD-70 |
| 80 |
KA7-CCD-80 |
| 90 |
KA7-CCD-90 |
| 100 |
KA7-CCD-100 |
| CD26 |
40 |
22 |
110 |
KL20-CCD-40 |
北村20型 高尾20型 |
| 50 |
27 |
115 |
KL20-CCD-50 |
| 60 |
KL20-CCD-60 |
| 70 |
KL20-CCD-70 |
| 80 |
KL20-CCD-80 |
| 90 |
KL20-CCD-90 |
| 100 |
KL20-CCD-100 |
| CD26 |
50 |
27 |
113 |
TU8-CCD-50 |
司8号 |
| 60 |
TU8-CCD-60 |
| 70 |
TU8-CCD-70 |
| CD27 |
40 |
22 |
109.5 |
KY8-CCD-40 |
協立8号 |
| 50 |
27 |
114.5 |
KY8-CCD-50 |
| 60 |
KY8-CCD-60 |
| 70 |
KY8-CCD-70 |
| CD32 |
50 |
30 |
143 |
KL25-CCD-50 |
北村25型
江黒10号
勝倉8号
輪違25型 |
| 60 |
KL25-CCD-60 |
| 70 |
KL25-CCD-70 |
| 80 |
KL25-CCD-80 |
| 90 |
KL25-CCD-90 |
| 100 |
KL25-CCD-100 |
|
