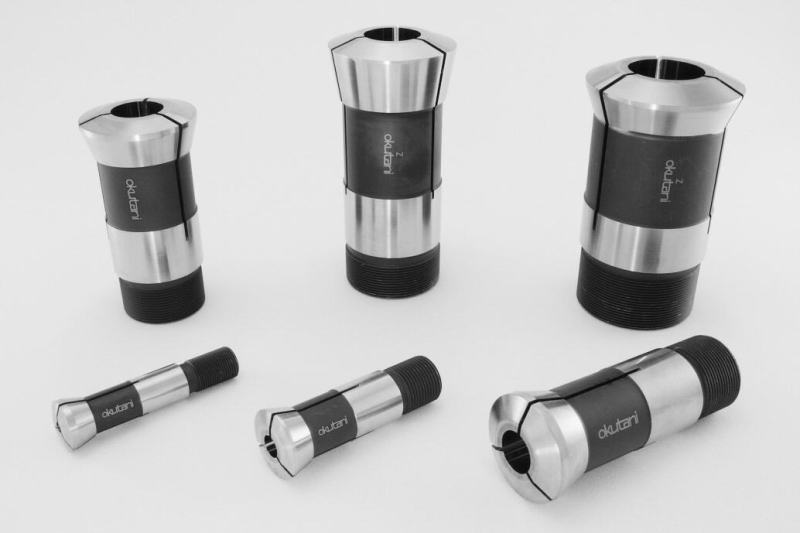

●ツガミ／ガイドブッシュ



ツガミ／ガイドブッシュツガミ／ガイドブッシュ参照図

ツガミ／ガイドブッシュ寸法表(mm)
形式 φA L
TGBD11 (〃-S) 14.5 54
TGBD15 (〃-HE) (〃-SP) (〃-S) 19 54
TGBD23 (〃-HE) (〃-SP) (〃-S) 28 72
TGBD26 29 77
TGBD30 (〃-HE) (〃-SP) (〃-S) 36 70
CTBD34 (〃-HE) (〃-SP) (〃-S) 41 88
TGBD41 46 82
CTBD42 (〃-HE) 48 82



ツガミ／ガイドブッシュ

胴径
(mm)

口径部
材質

口径部
形状

口径サイズ
(mm)

形式

主要な機種

BD11

超硬

標準(φ)

1.0 - 4.0

TGBD11 B0-07
T-7
4.1 - 7.0

サーメット

標準(φ)

1.2 - 4.0

TGBD11-S
4.1 - 6.0

BD15

超硬

標準(φ)

1.0 - 8.0

TGBD15 L-10
NP-11
NT-11
8.1 - 10.0

サーメット

標準(φ)

1.2 - 8.0

TGBD15-S
8.1 - 10.0
BD23

超硬

標準(φ) 1.0 - 14.0 TGBD23 B0-12
BS-12 NT-12
NP-16 NT-16
NP-17 NT-17
B0-18 BS-18
14.1 - 16.0
16.1 - 17.0
17.1 - 18.0
六角 3.0 - 14.0 TGBD23-HE
傾斜割(φ) 3.2 - 16.5 TGBD23-SP

サーメット

標準(φ)

1.5 - 14.0

TGBD23-S
14.1 - 16.0

BD30

超硬

標準(φ)

2.0 - 14.0　

TGBD30 B0-18
BS-20
NT-20
S-20
14.1 - 16.0
16.1 - 20.0
20.1 - 22.0
六角 3.0 - 17.0 TGBD30-HE
傾斜割(φ) 3.2 - 20.0 TGBD30-SP

サーメット

標準(φ)

3.0 - 14.0

TGBD30-S
14.1 - 16.0

BD34

超硬

標準(φ)

4.0 - 20.0　

CTBD34 BS-26
S-25
20.1 - 25.0
25.1 - 26.0
六角 5.0 - 22.0 CTBD34-HE

サーメット

標準(φ)

5.0 - 16.0

CTBD34-S

BD42

超硬

標準(φ)

5.0 - 20.0　

CTBD42 NP-32
20.1 - 30.0
30.1 - 31.0
31.1 - 32.0
六角 5.0 - 27.0 CTBD42-HE
◆ツガミ／ガイドブッシュの口径サイズは 0.1 とび (例：1.0・1.1・1.2・1.3・・・)となります
◆BD=ガイドブッシュ同径

　

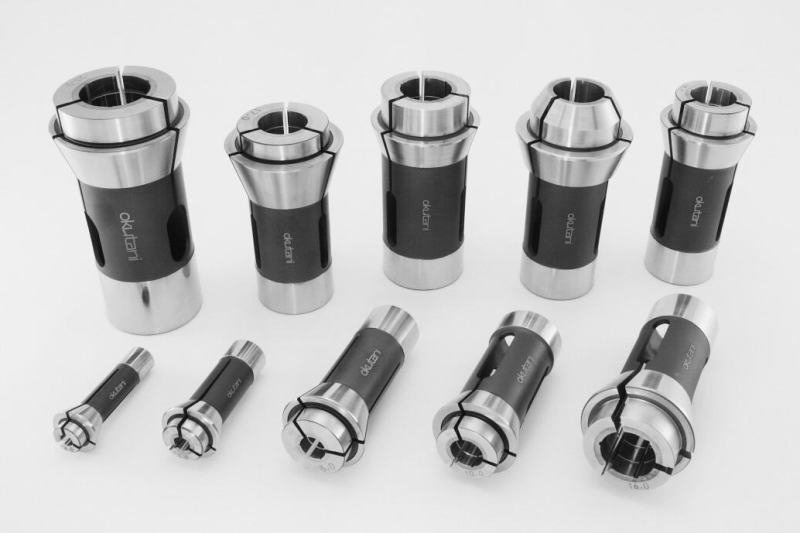

●ツガミ／コレットチャック

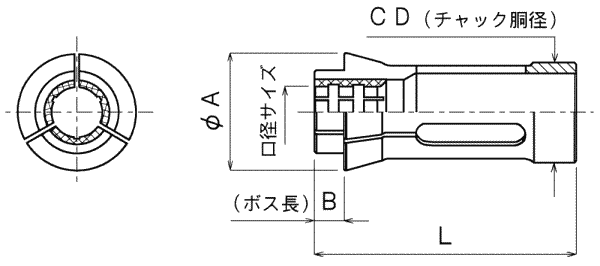

ツガミ／コレットチャックツガミ／コレットチャック参照図

ツガミ／コレットチャック寸法表(mm)
形式 φA B L
TGCD10-CC (〃-CB) (〃-CBHG) 16 4 46
TGCD10-CBBL 16 11 53
TGCD14-CC (〃-CB) (〃-CBHE) (〃-CBHG) 20 5 48
TGCD14-CBBL 20 12 55
STCD20-CB (〃-CBHE) (〃-CBHG) (〃-CBSP) 28 7 67
STCD20-CBBL (12) 28 12 72
STCD20-CBBL 28 15 75
TGCD23.8-CC (〃-CB) (〃-CBHE) (〃-CBHG) (〃-CBSP) 28 7 62
TGCD23.8-CBBL 28 15 70
TGCD25-CC (〃-CB) (〃-CBHE) (〃-CBHG) (〃-CBSP) 35 10 77
TGCD25-CBBL 35 16 83
TGCD28-CC (〃-CB) (〃-CBHE) (〃-CBHG) (〃-CBSP) 35 10 77
TGCD30-CBBL 42 15 83
TGCD30B-CB 38 2 75
TGCD33-CB (〃-CBHE) (〃-CBHG) 40 12 80
CTCD37-CC (〃-CB) (〃-CBHE) (〃-CBHG) 47 10 92
CTCD37-CBBL (15) 47 15 97
CTCD37-CBBL 47 20 102
TGCD37B 44 5.6 91





ツガミ／コレットチャック

胴径
(mm)

口径部
材質

口径部
形状

口径サイズ
(mm)

形式

主要な機種

CD10

鋼

標準(φ) 0.5 - 0.9 TGCD10-CC
(参考図 P6)		 B0-07
T-7
1.0 - 7.0
7.1 - 8.0

超硬

標準(φ) 1.0 - 4.0 TGCD10-CB
4.1 - 7.0
ボス長(φ) 1.0 - 7.0 TGCD10-CBBL
ハイグリップ(φ) 3.0 - 7.0 TGCD10-CBHG

CD14

鋼 標準(φ) 1.0 - 10.0 TGCD14-CC L-10
NP-11
NT-11
10.1 - 11.0
超硬 標準(φ) 1.0 - 8.0 TGCD14-CB
8.1 - 10.0
ボス長(φ) 1.0 - 10.0 TGCD14-CBBL
六角 3.0 - 8.0 TGCD14-CBHE
ハイグリップ(φ) 3.0 - 10.0 TGCD14-CBHG

CD20

超硬

標準(φ) 1.5 - 12.0 STCD20-CB NT-12
NP-16
NT-16
12.1 - 14.0
14.1 - 16.0
ボス長(φ) 1.5 - 16.0 TGCD20-CBBL
六角 3.0 - 14.0 TGCD20-CBHE
ハイグリップ(φ) 3.0 - 16.0 STCD20-CBHG
傾斜割(φ) 3.0 - 16.0 STCD20-CBSP

CD23.8

鋼

標準(φ) 2.0 - 17.0 TGCD23.8-CC B0-12
BS-12 NT-12
NP-16 NT-16
NP-17 NT-17
B0-18 BS-18
17.1 - 18.0
超硬 標準(φ) 1.0 - 14.0 TGCD23.8-CB
14.1 - 16.0
16.1 - 17.0
ボス長(φ) 1.2 - 17.0 TGCD23.8-CBBL
六角 3.0 - 14.0 TGCD23.8-CBHE
ハイグリップ(φ) 3.0 - 16.0 TGCD23.8-CBHG
傾斜割(φ) 3.2 - 16.0 TGCD23.8-CBSP

CD25

鋼 標準(φ) 3.0 - 20.0 TGCD25-CC NP-20
NT-20
S-20
超硬 標準(φ) 2.0 - 14.0 TGCD25-CB
14.1 - 16.0
16.1 - 20.0
ボス長(φ) 3.0 - 20.0 TGCD25-CBBL
六角 3.0 - 17.0 TGCD25-CBHE
ハイグリップ(φ) 3.0 - 20.0 TGCD25-CBHG
傾斜割(φ) 5.5 - 18.5 TGCD25-CBSP
CD28

鋼

標準(φ) 3.0 - 20.0 TGCD28-CC B0-18
BS-20
S-20
20.1 - 22.0

超硬

標準(φ) 2.0 - 14.0 TGCD28-CB
14.1 - 16.0
16.1 - 20.0
20.1 - 22.0
六角 3.0 - 17.0 TGCD28-CBHE
ハイグリップ(φ) 5.5 - 18.5 TGCD28-CBHG
傾斜割(φ) 3.0 - 20.0 TGCD28-CBSP
CD30

超硬

標準(φ) 5.0 - 20.0 TGCD30-CB S-25
BS-26
20.1 - 25.0
25.1 - 26.0
ボス長(φ) 4.0 - 26.0
TGCD30-CBBL
六角 5.0 - 22.0 TGCD30-CBHE
ハイグリップ(φ) 5.0 - 26.0 TGCD30-CBHG
CD30B 超硬 標準(φ) 2.0 - 20.0 TGCD30B-CB BM16
半端サイズ(φ) 2.1 - 19.9

CD33

超硬

標準(φ) 5.0 - 20.0 TGCD33-CB S-25
BS-26
20.1 - 26.0
六角 4.0 - 22.0 TGCD33-CBHE
ハイグリップ(φ) 4.0 - 26.0 TGCD33-CBHG
CD37 鋼 標準(φ) ▲5.0 - 32.0 CTCD37-CC NP-32
半端サイズ(φ) 5.1 - 31.9
超硬 標準(φ) 5.0 - 20.0 CTCD37-CB
20.1 - 30.0
30.1 - 31.0
31.1 - 32.0
ボス長(φ) 5.0 - 32.0 CTCD37-CBBL
六角 5.0 - 27.0 CTCD37-CBHE
ハイグリップ(φ) 5.0 - 32.0 CTCD37-CBHG
◆ツガミ／コレットチャックの口径サイズは 0.1 とび (例：1.0・1.1・1.2・1.3・・・)となります。但し『▲』印の口径サイズは 0.5 とび(例：1.0・1.5・2.0・2.5・3.0・・・)となります。
◆CD=コレットチャック同径

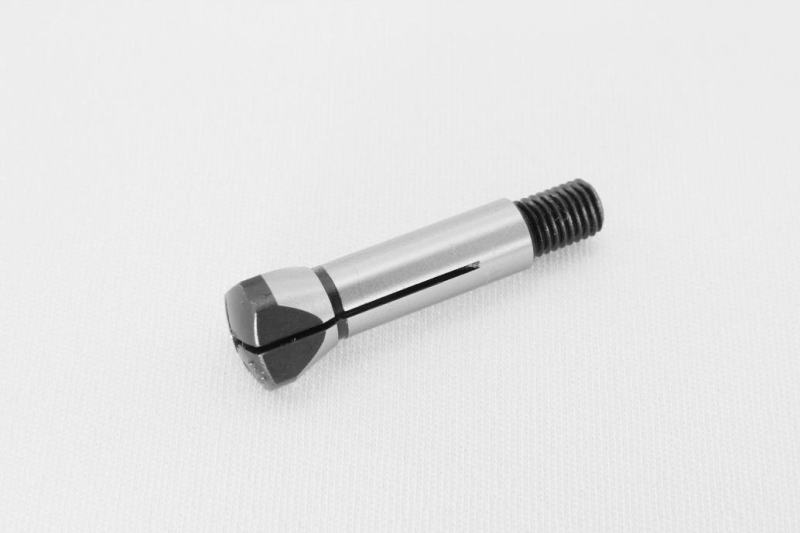

●ツガミ／鋼製ドリルチャック

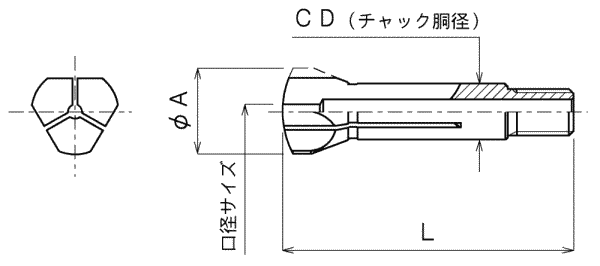

ツガミ／鋼製ドリルチャックツガミ／鋼製ドリルチャック参照図

ツガミ／鋼製ドリルチャック

胴径
(mm)

φA
(mm)

L
(mm)		 口径部
形状

口径サイズ
(mm)

形式

主要な機種

CD6

9.2

(31) 標準(φ) 0.5 - 1.5 TGCD6-DC

T-7
1.6 - 2.5
2.6 - 3.5
●注意　()内の寸法は口径サイズにより変わります。おおよその寸法を表記しています。
◆ツガミ／鋼製ドリルチャックの口径サイズは 0.1 とび (例：1.0・1.1・1.2・1.3・・・)となります。
◆CD=ドリルチャック胴径

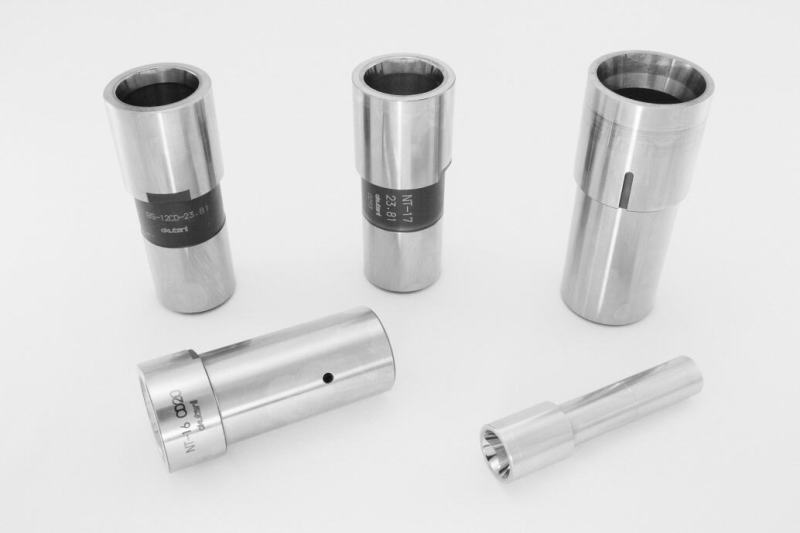

●ツガミ／超硬付チャックスリーブNEW!




ツガミ／超硬付チャックスリーブ

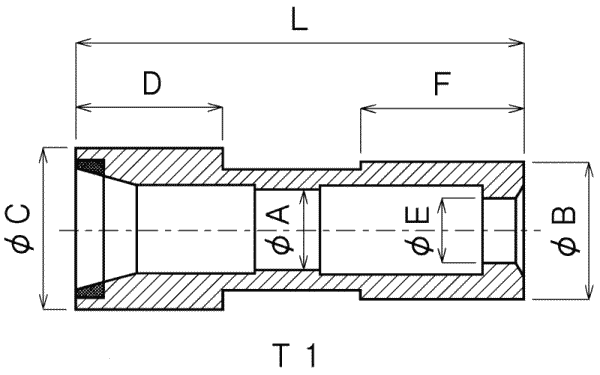

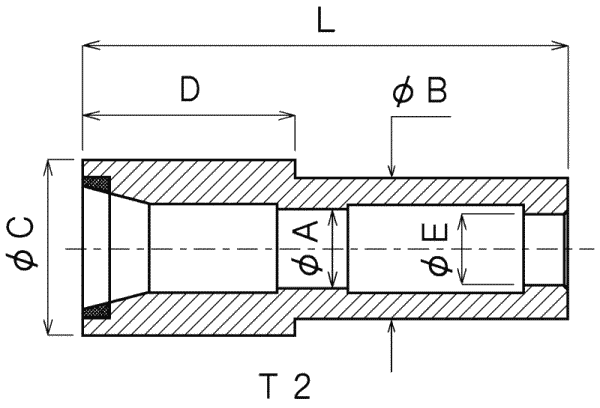

ツガミ／超硬付チャックスリーブ参照図T1ツガミ／超硬付チャックスリーブ参照図T2

◇超硬付チャックスリーブは、超硬の効果によりチャック開放時の離れが良く、チャックのスプリング力を助けます。また、長期にわたり高精度を保ちます。ぜひ一度お試しください。



ツガミ／超硬付チャックスリーブ
主要な機種

参照図

φA
(mm)

φB
(mm)		 L
(mm)		 φC
(mm)		 D
(mm)		 φE
(mm)		 F
(mm)

形式

T-7 T1 10 14 77.5 19 22.5 8 28 TGSN10-14
※NP-11 T1 14 18 77.5 23 22.5 11 28 TGSN14-18
※NP-11 新型 T1 14 21 90 25 32 12 33.5 TGSN14-21
NT-16 T1 20 30 76 35 18 17.5 33.5 TGSN20-30
NT-17 T1 23.8 31 85 35 35 18.5 30 TGSN23.8-31A
BS-12 T1 23.8 31 88 35 35 15.5 33 TGSN23.8-31B
B-018, B020 T2 28 36 93 40 39 23.5 - TGSN28-36B
◆『※』印の製品は受注生産となります
◆ご使用のコレットチャック胴径及びチャックスリーブの各寸法をお確かめの上ご用命ください。
◆掲載以外の機種でも、チャックスリーブをお送り頂ければ弊社にて超硬付製作が可能かどうか判断し、お見積もり致します。


●注意　本製品一覧表に掲載されている内容は、改良などの事情により製品の仕様・寸法・価格を予告な変更することがあります、予めご了承ください。
