仕様説明

口径部材質 (ガイドブッシュ・コレットチャック・ドリルチャック)
厳選された特殊鋼を使用し、入念な熱処理が施された把握部分は高硬度で耐久性に優れています。また、経済性にも優れておりますので、少量生産に最適です。
超硬 弊社の超硬は業界をリードする高耐摩耗性に優れた超硬を使用しています。長期にわたり精度が保たれるので、大量生産に最適です。
サーメット ステンレス系材料などのカジリやすい材料にはサーメット(セラミック)仕様のガイドブッシュをお勧めします。



口径部形状 (ガイドブッシュ・コレットチャック・ドリルチャック)

標準(φ) (標準仕様)
丸材加工用でスリットが三つ割であるオクタニ標準仕様のチャック及びガイドブッシュです。

標準仕様のコレットチャック口径部滑り止め溝について
超硬コレットチャック
*口径サイズφ4o未満は滑り止め溝が有りません。
*口径サイズφ4o以上φ6o未満は縦溝のみ有ります。
*口径サイズφ6o以上は縦溝と横溝が有ります。
鋼コレットチャック
*口径サイズφ6o未満は滑り止め溝が有りません。
*口径サイズφ6o以上は横溝のみ有ります。
滑り止め溝
●注意 卓上旋盤用鋼製コレットチャックには滑り止め溝は有りません。また、鋼製ドリルチャックやガイドブッシュにも滑り止め溝は有りません。

溝無し(φ) (背面加工用)
標準仕様のコレットチャックで、口径サイズφmm以上に滑り止め溝が入っていないタイプです。主に背面側などに使用します。(本表には掲載されておりません、コレット販売担当までお問い合わせください。)

ボス長(φ) (背面加工用)
標準仕様よりもボスの長さが長い丸材加工用コレットチャックです。主に背面側に使用します。ボス長コレットチャックには滑り止め溝は有りません。

六角 (六角材加工用)
口径部が正六角形の形状をしたチャック・ガイドブッシュです。4mm以上のサイズには六角頂点部分に逃げ溝加工が入ります。また、コレットチャックにキー溝追加工をご希望のお客様は、キー溝位置と形状・寸法をお知らせください。
六角

四角 (四角材加工用)
口径部が正四角形の形状をしたコレットチャックです。価格表掲載の四角はコーナー割りとなります。辺割りをご希望のお客様はコレット販売担当までお問い合わせください。
四角

ハイグリップ(φ) (難削材などの高速切削に最適)
抜群の把握力を実現した オクタニ オリジナル超硬コレットチャックです。(丸材専用)

難削材を切削する大量生産の現場では、当社考案のハイグリップが絶大なる把握力を発揮し、加工時間短縮に貢献しています。高速切削、難削材切削などの高負荷切削にお勧めします。
半径0.1R−0.2Rの小円弧を、数十ミクロンの深さで連続して把握部分に縦溝加工することにより、軸方向、回転方向ともに飛躍的に把握力が向上致しました。社内テストでは従来の2倍近いデータも出ています。

●注意 ハイグリップ加工滑り止め溝の横溝は、標準仕様と同仕様となります。
ハイグリップ加工イメージ

傾斜割(φ) (六角材、四角財などに最適)
4割のスリットに傾斜がつけてあるため、六角材、四角材などの頂点部分がスリットに落ちることなく使用できます。その為、回転ブッシュガイドなどが不要となり、丸材加工同様寸法の微調整が出来ますので精度も良好です。

●注意 ご注文の際は、ワークの外接円直径で口径サイズをお選びください。

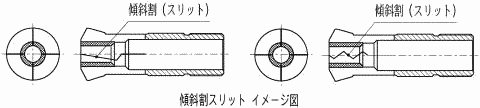

傾斜割スリットイメージ




ガイドブッシュ振れ精度
弊社では高精度加工のニーズにお答えするため、精度が要求されるガイドブッシュにおいて、すべての製品に振れ精度検査を実施し、社内基準を満たした製品のみ販売しています。

振れ精度社内検査基準
口径サイズ 測定位置 振れ精度(mm)
3.0mm未満 口元から10mm 0.005以内
3.0mm以上10.0mm以下 口元から15mm 0.005以内
10.0mm超 口元から20mm 0.005以内

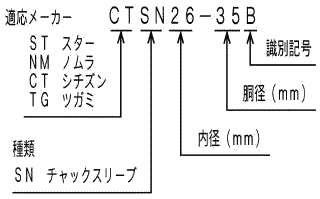

型式読み方

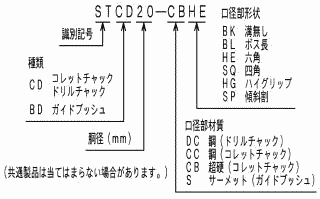

ガイドブッシュ・コレットチャック・ドリルチャック
ガイドブッシュ・コレットチャック・ドリルチャック

超硬チャックスリーブ
超硬チャックスリーブ

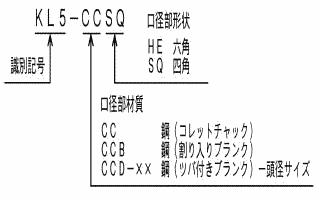

卓上旋盤用コレット
卓上旋盤用コレット

レゴ ERコレット
